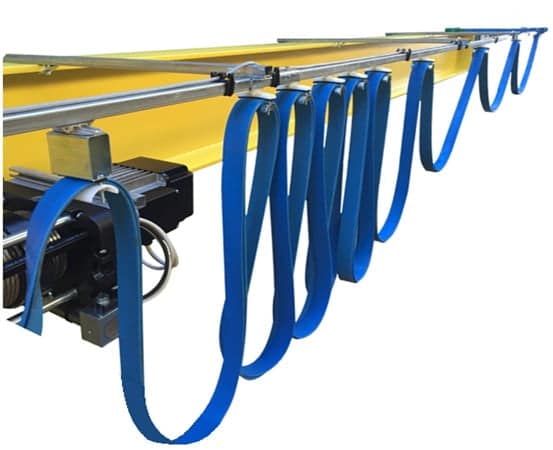

Une Ligne d’alimentation ou guirlande est généralement composé d’un profil porteur en acier traité — appelé Rail – dans lequel roule des chariots supportant câbles électriques plats ou tuyaux de toutes natures.

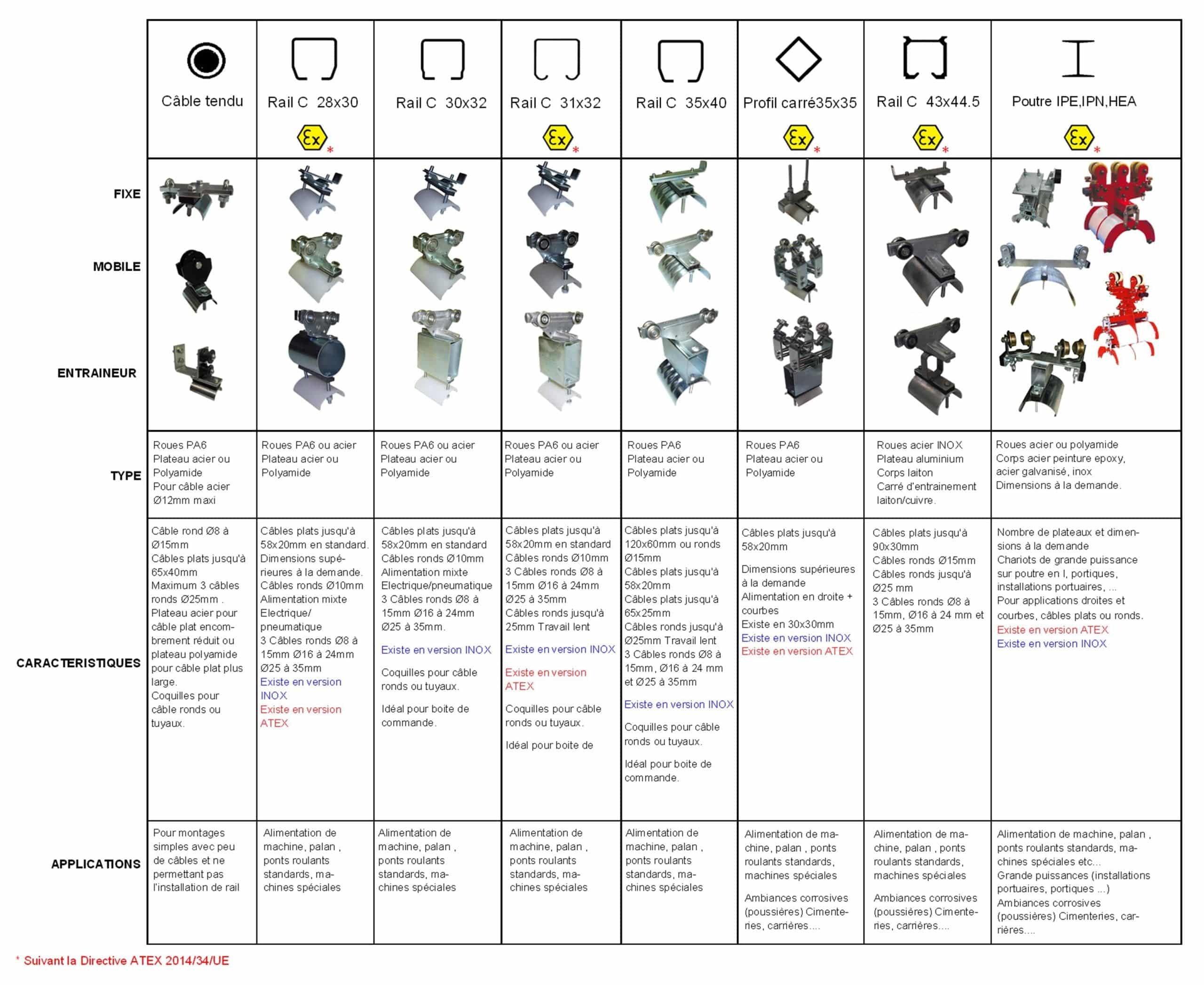

Il existe plusieurs formes et dimensions de rails en fonction des longueurs et poids des câbles et de l’application (droite, courbe, intérieure, extérieure,…)
Des chariots spécifiques sont utilisés directement sur des poutres ou poutrelles en I (type IPE, IPN, IPA). Ils sont généralement choisis pour des gros câbles de puissance.
La ligne d’alimentation est généralement composée d’un chariot fixe (en début de ligne, côté alimentation), de plusieurs chariots mobiles, et d’un chariot entraineur lié à l’appareillage mobile.
ATC Production détermine, en fonction de l’application et des contraintes, le nombre de chariots, la hauteur des boucles pendantes, la longueur du parking.
ATC Production propose la ligne complète en kit prête au montage, avec ou sans câble/tuyau.
Sur demande, livraison avec chariots prémontés sur câble(s) plat(s).
ATC Production a développé une gamme de chariots spéciaux de raccordement particulier : avec boite de raccordement et bornier, avec prise brochables multipoints (pour les boites à boutons pendantes)

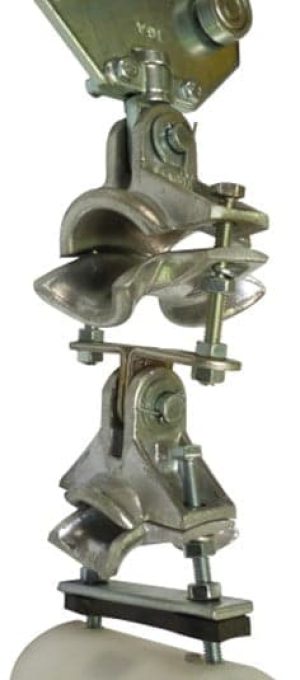

Pour les applications avec câbles ronds ou tuyaux, ATC Production propose des chariots avec une bride textile réglable ou des coquilles aluminium pouvant être empilées pour plusieurs câbles/tuyaux.
D’autres combinaisons sont possibles avec des plateaux pour câble plats.
Le support de câble type ’Champignon’ est conçu pour se déplacer lentement dans une profil porteur creux. Cette solution est très économique pour l’alimentation d’un petit palan de potence par exemple.
Des clips support sont proposés pour maintenir les câbles/tuyaux le long d’un profil ou d’une poutre de charpente métallique.
